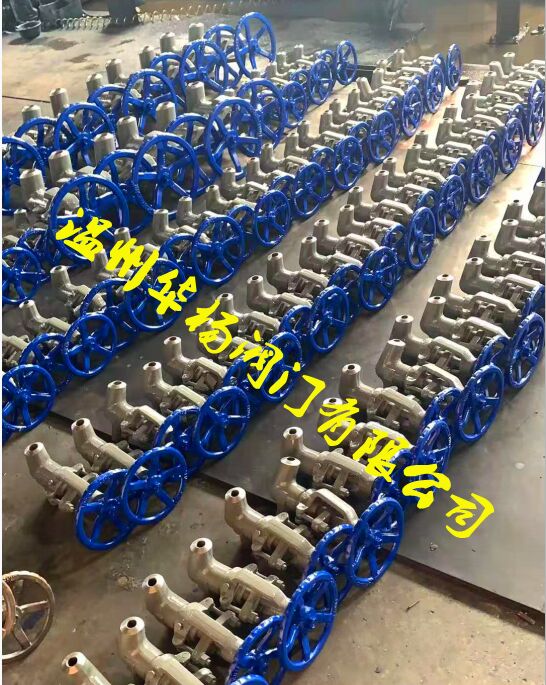

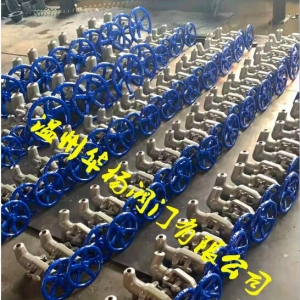

J61Y-P54 100V焊接式截止閥用途：

焊接連接的截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

產品型號

J61Y-P54 100V J61Y-P54170V焊接式電站截止閥性能規范

J61Y-P54 100V J61Y-P54170V焊接式電站截止閥標準與規范

J61Y-P54 100V J61Y-P54170V焊接式電站截止閥主要零件材料

J61Y-P54 100V焊接式截止閥安裝尺寸：

型號	公稱通徑 DN（mm）	尺 　　寸?。?mm ）				重 量 Kg
		d	L	H	Do
J61Y-200	50	55	350	497	350
	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5

南通式截止閥結構特點：

1，采用無中法蘭夾箍銷軸式，內螺紋和鍵鏈接，中法蘭螺栓連接等結構．

2，閥體，閥蓋機械加工全部在自動線上完成，具有重量輕，加工精度高等特點．

3，閥座，閥瓣密封面均彩鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷性能好．

4，閥桿表面經抗蝕氮化處理．

5，可安裝在管道的任何位置上．≤ DN80介質向從下往上流（正流＂低進高出＂）
