詳細資料：

Q347Y蝸輪硬密封球閥操作使用

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

1、原理

球閥的啟閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

2、適用場所

低壓、小口徑管道上用于截?cái)嗨骱透淖兯鞯姆峙浠蛐杩焖賳㈤]的場所。

3、特點

1）、流動阻力??；

2）、結構簡單；

3）、體積小、重量輕；

4）、目前球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。

4、分類

1）、常用的球閥按其工作原理分為浮動式球閥、固定式球閥、升降桿式球閥等。

2）、球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

5、施工、安裝要點

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

6、執行標準

1）、產品標準

《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89

《鐵制和銅制球閥》GB/T 15185-1994

《鋼制閥門 一般要求》GB/T 12224-2005

《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

2）、工程標準

《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002

《通風與空調工程施工質量驗收規范》GB 50243-2002

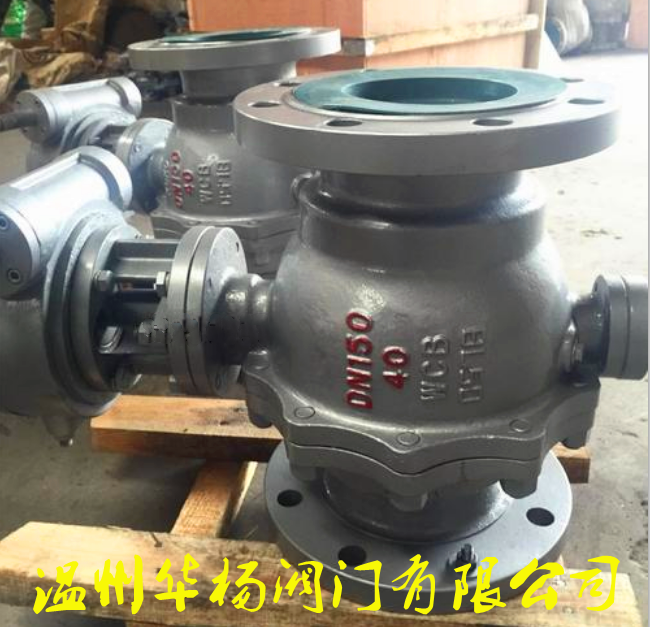

Q347F、Q347H、Q347Y渦輪傳動固定球閥尺寸參數

PN1.6MPa主要連接尺寸用重量

PN2.5MPa主要連接尺寸用重量

PN4.0MPa主要連接尺寸及重量

PN6.4MPa主要連接尺寸及重量

硬密封球閥技術規范：

壓力等級：Class150～1500、PN1.6～16.0MPa

公稱通徑：DN15～700mm

設計與制造：API608、API 6D GB12237

結構長度：ANSI B16.10 GB12221

連接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635

壓力實驗：API598、ZBJ16006、GB

材質：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti

工作溫度：-40～550℃
