焊接截止閥|焊接閘閥

詳細資料：
Z62Y高溫高壓電站閘閥結構特點：
1.產品設計制造按ASMEB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用stellite司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
6.閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
7.電動截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手動、電動切換機構。除就地操作外，還可進行遠距離操作。

Z62Y高溫高壓電站閘閥標準規范：
設計制造標準：ASMEB16.34、E101
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

結構特點：
設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。
材質符合ASME、JIS、GB、JB、DL等國內外相關標準。
所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成，密封副配對合理，密封性能好：耐高溫、硬 度高、抗擦傷、耐沖蝕、壽命長。
上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行。
體蓋采用壓力自緊式密封結構，壓力越高，密封性能越好。
閘閥采用雙閘板或彈性閘板結構，密封可靠，動作靈活，維修方便。
閥桿螺母與支架連接部分安裝了推力球軸承，轉動力矩小、啟閉靈活、省力省電。
電動裝置擇優選用 產品，具有體積小、重量輕、功能全、性能可靠的優點，還可與程控電腦配套使用，進行遠距離操作。

1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

產品零部件材料

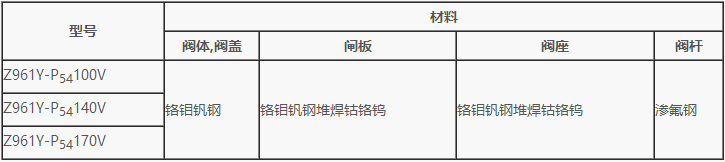

Z961Y-P₅₄100V,Z961Y-P₅₄140V,Z961Y-P₅₄170V 型高溫高壓電動電站閘閥零部件材料

產品外形及結構尺寸

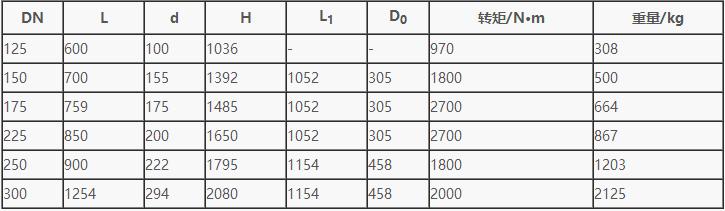

Z961Y-P₅₄100V 型高溫高壓電動電站閘閥主要外形及結構尺寸

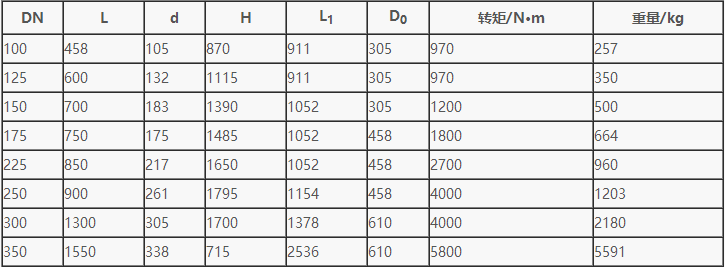

Z961Y-P₅₄140V 型高溫高壓電動電站閘閥主要外形及結構尺寸

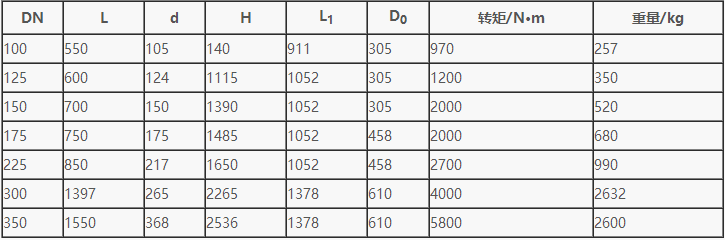

Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要外形及結構尺寸

電動鉻鉬釩鋼閘閥特點：

（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
 （2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
 （3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
 （4）水錘現象不易產生。原因是關閉時間長。
 （5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
 （6）結構長度（系殼體兩連接端面之間的距離）較小。
 （7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
 （8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
 （9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
 （10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活． 特點：

訂貨須知：

  一、①Z62Y雙閘板閘閥產品名稱與型號②Z62Y雙閘板閘閥口徑③Z62Y雙閘板閘閥是否帶附件以便我們的為您正確選型。     二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。     三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
