焊接截止閥|焊接閘閥

詳細資料：

高溫高壓電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。高壓閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫高壓。

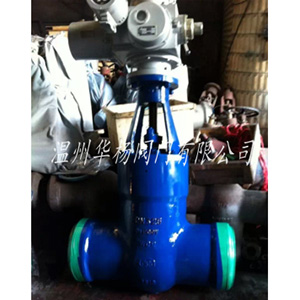

【Z961Y壓力自緊密封閥蓋電動閘閥特點】

1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。閘板為要楔式彈性單閘板或楔式雙閘板結構.

6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

7、中部無閥蓋壓力自緊式

 8、閘板/閥座雙面堆焊鉆基硬質合金

9、抗高溫蠕變?cè)O(shè)計

10、閥桿采用滲氮型沉淀硬化不銹鋼

11、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動

■執行標準

制造驗收技術條件按日本火力發電用閥門標準E101和JB/B595的規定。結構長度按E101的規格或按用戶提供尺寸。焊接坡口按電力工業管理標準78DG的規定或按用戶提供尺寸。

■主要性能規范Propertgand specification

型號Type

公稱壓力(MPa)ominalPressure

試驗壓力(MPa)Testpressure

工作壓力(MPa)Wokingpressure

工作溫度Wokingtemperature

適用介質Applicablemediumavailable

強度試驗Shelltest

密封試驗/上密封試驗Sealtest

訂貨須知：

一、①Z61Y-P54100V電站閘閥產品名稱與型號②Z61Y-P54100V電站閘閥口徑③Z61Y-P54100V電站閘閥是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。尊敬的客戶： 歡迎您訪問我們的網站http://www.h4082.cn，首先感謝您對我們?nèi)A楊閥門的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供 的服務。Z后華楊閥門祝福您----尊貴的客人?。?！
