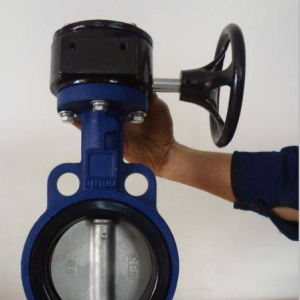

D373W不銹鋼對夾式蝶閥 產品概述

 D373W不銹鋼對夾式蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應 不銹鋼蝶閥

    用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較 的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

D373W不銹鋼對夾式蝶閥產品優點

 1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

 2、結構簡單，體積小，重量輕。

 3、可以運送泥漿，在管道口積存液體Z少。

 4、低壓下，可以實現良好的密封。5、調節性能好。

D373W不銹鋼對夾式蝶閥產品特點：

 1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

 4、蝶板采用框架結構，強度高，過流面積大，流阻小。

 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

 7、本閥結構，操作靈活，省力，方便。

D373W不銹鋼對夾式蝶閥使用注意過程的事項

 1、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。 　　

  2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。 　　

  3、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

D373W不銹鋼對夾式蝶閥主要技術參數

公稱通經DN（mm）

50～2000

公稱藥理PN（MPa）

0.6

1.0

1.6

2.5

密封試驗（MPa）

0.66

1.1

1.76

2.75

強度試驗（MPa）

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

D373W不銹鋼對夾式蝶閥主要零部件材料

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨

D373W不銹鋼對夾式蝶閥采用標準

制造標準

JB/T 8527-97

法蘭標準

GB9113-2000

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92
