暗桿彈性座封閘閥技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等

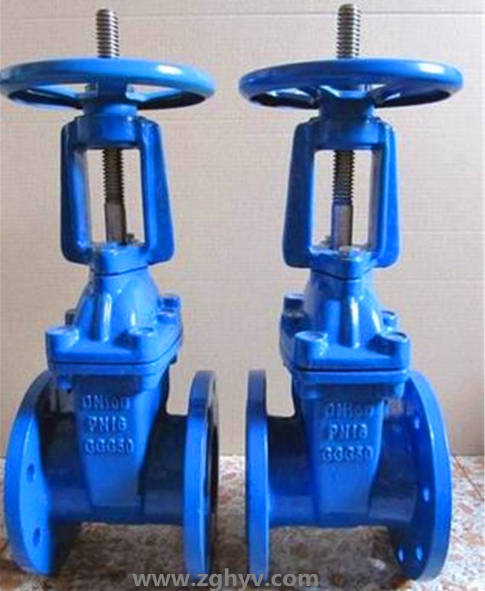

暗桿彈性座封閘閥說明：Z45X-10Q暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生銹的現象,更有效的節約安裝空間.可廣泛用于自來水,污水,建筑,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源系統等流體管線上作為調節和截流裝置使用. 我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用
整體包膠：閘門采用整體包膠，其良好的覆蓋性能與 的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。

暗桿彈性座封閘閥主要零部件材料

暗桿彈性座封閘閥主要技術參數 公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598

暗桿彈性座封閘閥主要連接外型尺寸

暗桿彈性座封閘閥概述：

長期以來市場上使用的一般Z45X系列暗桿彈性座封閘閥，普通存在漏水，易生銹現象，本公司引進國外 技術所生產的Z45X-10暗桿彈性座封閘閥，克服了一般Z45X彈性座封閘閥密封不良，彈性疲乏、易生銹等缺陷。Z45X彈性座封閘閥底部采用與水管相同的平地設計，不易造成雜物淤積，使流體暢通無阻。
Z45X-10暗桿彈性座封閘閥利用彈性閘板產生微量變形的補嘗作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠彈性記憶佳及使用壽命長等顯著優點?？蓮V泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系等流體管線上作為調節和截流裝置使用。

暗桿彈性座封閘閥主要性能參數：

 Z45X暗桿彈性座封閘閥性能特點：

①球鐵精鑄殼體：閥體和閥蓋材質為球墨鑄鐵，強度高耐腐蝕，閥座與閥體整體精密鑄造成形；
 ②全徑平底流道：閥門全開時閘板完全升離流道，閥座底部無凹槽，不易堆積雜物，與直管道等同，流阻Z低；
 ③全部包膠閘板：高性能橡膠將骨架全部包裹，鑄鐵徹底與介質隔離，無腐蝕，橡膠軟密封，與骨架牢固粘結，整體熱硫化成形；
 ④整體式銅螺母：閘板螺母與骨架整體連接，無運動空行程及送脫現象；
 ⑤閘板導軌系統：閥體與閘板間帶導軌系統。閘板密封時承載水壓布偏移，升降時橡膠無接觸磨損，防止閥桿彎曲；
 ⑥不銹鋼閥桿：不銹鋼耐腐閥桿，梯形螺紋滾壓加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用壽命；
 ⑦雙之推軸承（暗桿型DN≤300）：閥桿頸部帶雙之推軸承，倒裝式閥桿避免被水壓沖出；
 ⑧閥桿軸向密封（暗桿型）：三道O形密封圈，水壓作用下軸向自密封，無填料密封調節之煩惱，頂部檔壓圈，阻止外部雜質進入軸封內部。

訂貨須知：

    一、①Z45X暗桿彈性座封閘閥產品名稱與型號②Z45X暗桿彈性座封閘閥口徑③Z45X暗桿彈性座封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
