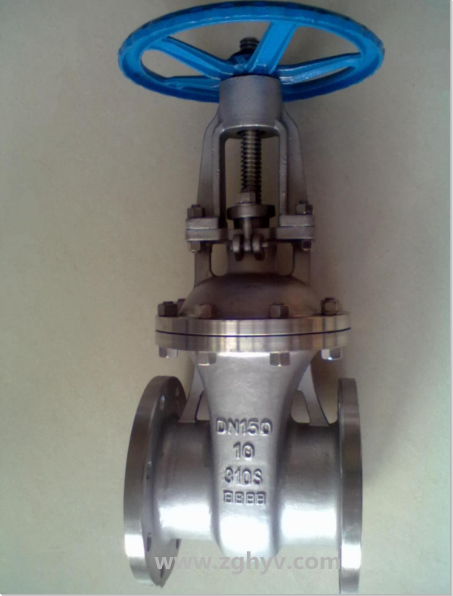

不銹鋼楔式閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
不銹鋼楔式閘閥執行標準
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
不銹鋼楔式閘閥-性能規范
型號 | 公稱壓力 | 實驗壓力 | 工作溫度(℃) | 適用介質 | ||
強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
Z41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
不銹鋼楔式閘閥-主要零件材質
閥體/閥蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
閘板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
墊片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 |
壓蓋 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB |
填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
不銹鋼楔式閘閥-1.6MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
不銹鋼楔式閘閥-2.5MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
不銹鋼楔式閘閥-4.0MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 |
不銹鋼楔式閘閥-6.4MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 320 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 |
H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 | 970 | 1145 | 1280 | 1450 |
W | mm | 120 | 120 | 140 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | 450 | 560 | 640 | 800 | 800 |
不銹鋼楔式閘閥-10.0MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L | mm | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 |
H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 | 970 |
W | mm | 120 | 120 | 160 | 180 | 240 | 280 | 320 | 360 | 400 | 450 | 560 | 640 | 720 |
不銹鋼楔式閘閥-16.0MPa主要連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 170 | 190 | 210 | 230 | 240 | 300 | 340 | 390 | 450 | 525 | 600 | 750 |
H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 |
W | mm | 120 | 120 | 140 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | 450 |
楔式閘閥應用范圍：
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
在各種類型的閥門中，閘閥是應用Z廣泛的一種。它一般只適用于全開或全閉，不能作調節和節流使用。
楔式閘閥一般用在對閥門的外形尺寸沒有嚴格要求,而且使用條件又比較苛刻的場合。如高溫高壓的工作介質，要求關閉件要保證長期密封的情況下等。
通常，使用條件或要求密封性能可靠，高壓，高壓截止（壓差大）、低壓截止（壓差?。驮肼?、有氣穴和汽化現象、高溫介質、低溫（深冷）時，推薦使用楔式閘閥。如電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多。
訂貨須知：
一、①Z41H不銹鋼楔式閘閥產品名稱與型號②Z41H不銹鋼楔式閘閥口徑③Z41H不銹鋼楔式閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
