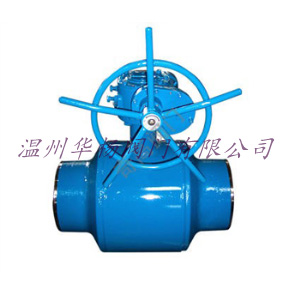

Q361F全焊接球閥詳細介紹

  Q361F全焊接球閥由全焊接的閥體和碳增強氟隆密封墊組成，可以在頻繁操作，有雜質及化學物質的情況下長壽命運行。研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。

采用浮球結構，斜面彈性保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密。

閥桿的防泄漏結構使用兩“o”型圈，使閥桿轉動自如且密封嚴密。

Q361F全焊接球閥主要特點：

1、閥體結構整體式焊接，不會有外部泄漏現象。

2、閥座由ptfe密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。

3、閥桿的防滲漏結構、閥桿底部有1個ptfe自封密封墊和1個o型密封圈，上面有2個o型密封圈、兩個ptfe密封墊組成，確保無泄露。

4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。

5、閥體輕且易于保溫。

6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。

7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。

8、球體的加工精度非常精密操作輕便，無不良干涉。

9、有焊接和法蘭兩種連接方式。

10、操作方式：手柄，齒輪（垂直/水平）

11、在閥門正常操作使用的情況下，質保期20年。

材質：

1）：閥體：碳鋼ST37.0，A106-B；20號鋼

2）：球體：不銹鋼304或316

3）：閥桿：2Cr13

4）：閥桿密封：全氟像膠

5）：球體密封：RTFE（PTFE+C）

Q361F全焊接球閥用途：

1）：城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。

2）：集中供熱：大型供熱設備輸出管線、主干線、支線。

3）：熱交換機：管道及各回路啟閉。

4）：鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。

5）：各種工業設備、各種熱處理管道、各種工業煤氣和熱力管道。

Q361F全焊接球閥性能：

1）：不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。表面采用噴塑處理技術，光澤美觀，在國內已處于

水平。不會有外部泄漏等現象。閥體是焊接結構，所以閥門重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以

拆下，換向安裝。

2）：由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不

會產生任何泄滑。

3）：球體的加工過程有 的計算機檢測儀跟蹤檢測，所以球體的加工精度高。

4）：由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

5）：整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動

注入密封劑式軸承。

6）：為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過

區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。

7）：閥桿防脫功能是因為閥桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。

8）：用低摩擦材料的止推墊圈支撐將壓力推向閥桿，使閥桿僅僅起到傳遞扭矩的作用。

Q361F全焊接球閥產品執行標準：

產品規范

設計規范

結構長度

連接法蘭

試驗 與檢驗

gb/t12237

gb/t15188.1

gb/t12224

gb/t13927

api6d

asme/ans b16.10

asme/sns b16.25

api 598

Q361F全焊接球閥主要性能規范：

公稱壓力

1.6 mpa

2.5 mpa

4.0 mpa

6.4 mpa

10.0 mpa

150 lb

300 lb

600 lb

強度試驗

2.4 mpa

3.75 mpa

6.0 mpa

9.5 mpa

15.0 mpa

3.1 mpa

7.5 mpa

15.0 mpa

水密封試驗

1.76mpa

2.75 mpa

4.4 mpa

7.04 mpa

11.0 mpa

2.2 mpa

5.5? mpa

11.0 mpa

氣密封試驗

0.6mpa

主要零部件材料：

名稱

碳鋼

cf8類

cf8m

cf3m

閥體

碳鋼

a351-cf3

a351-cf8m

a351-cf3m

球閥

a351-cf8

a351-cf3

a351-cf8m

a351-cf3m

閥桿

2cr13

a182-f304l

a182-f316

a182-316l

閥座

rtfe

rtfe

rtfe

rtfe

o形圈

全氟橡膠

全氟橡膠

全氟橡膠

全氟橡膠

訂貨須知：（國家標準）

一、A:Q361F全焊接球閥產品名稱、Q361F全焊接球閥產品型號、Q361F全焊接球閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
