??產品說明：??

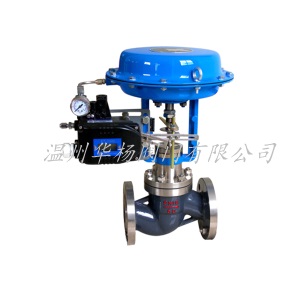

ZXP型新系列氣動薄膜直通單座調節閥
采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性 、拆裝方便等優點。廣泛應用于 控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
產品特點
頂導向單座調節閥，結構緊湊，部件少、易維修。
金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
可調范圍大，固有可調比為50。
執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
主要零件材料
主要零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
本產品性能指標貫徹GB/T4213-92標準 |
允許壓差 |
氣閉式調節閥允許壓差表 單位: MPa 膜片有膠面積Ae(cm2)2804006001000信號范圍Pr(KPa)20-10020-10040-20020-10020-10040-20020-10020-10040-20020-10020-10040-200氣源壓力Ps(MPa)0.140.140.250.140.140.250.140.140.250.140.140.25需配附件-PP-PP-PP-PP公稱通徑DN（mm）及閥座直徑d(mm)20105.356.406.40 123.726.406.40 152.335.556.40 201.343.124.01 25250.862.002.57 3232 0.751.742.24 4025 1.222.853.67 32 0.751.742.24 40 0.481.111.48 5032 0.751.742.24 40 0.481.111.48 50 0.310.710.91 6565 0.270.630.81 8050 0.461.071.38 65 0.270.630.81 70 0.180.420.52 10065 0.270.630.81 70 0.180.420.52 100 0.110.260.34 125125 0.120.290.37150100 0.190.440.57125 0.120.290.37150 0.090.200.25200125 0.120.290.37150 0.090.200.25200 0.050.110.14 |
閥門定位器 |
氣開式調節閥允許壓差表 單位: MPa |
| 膜片有膠面積Ae(cm2)2804006001000信號范圍Pr(KPa)20-10020-10020-10020-10020-10020-10020-10020-100氣源壓力Ps(MPa)0.140.250.140.250.140.250.140.25需配附件-P-P-P-P公稱通徑DN（mm）及閥座直徑d(mm)20105.356.40 123.726.40 152.335.55 201.343.12 25250.862.00 3232 0.751.74 4025 1.222.85 32 0.751.74 40 0.481.11 5032 0.751.74 40 0.481.11 50 0.310.71 6565 0.270.63 8050 0.461.07 65 0.270.63 70 0.180.42 |
技術參數 |
公稱通徑DN（mm）20253240506580100125150200(10)(12)(15)(20)額定流量系數KV直線1.82.84.46.91117.627.54469110176275440690等百分比1.62.54.06.31016254063100160250400630 |
ZXP氣動薄膜調節閥型號編制方法
如上圖所示，一個標準的ZXP氣動薄膜調節閥型號應該由19個字段組合而成。比前面我們提到的ZZY自力式調節閥的型號編制多幾項附件代碼。
| 字段 | 含義 | 說明 |
| 1 | 表示公稱通徑，常用范圍為：DN20-200 | 此三字段為具體公稱通徑，當公稱通徑小于100時，前面增加數字“0”以補齊三位數。 |
| 2 | ||
| 3 | ||
| 4 | 表示型式 | ZXP即代表氣動薄膜單座調節閥 |
| 5 | ||
| 6 | ||
| 7 | 表示閥結構 | 常見結構為O：標準型；Q軟密封；S司太萊合金密封；V：波紋管密封；J：夾套保溫 |
| 8 | 表示公稱壓力，單位為MPa | 氣動薄膜調節閥的常見壓力為1.0、1.6、4.0、6.4MPa |
| 9 | ||
| 10 | 表示整機作用方式 | B代表氣關式；K代表氣開式 |
| 11 | 表示流量特性 | L為線性；Q為等百分比；F為快開 |
| 12 | 表示材料與工作溫度℃ | 11：鑄鐵：-20～200；12：鑄鋼：-40～250；13：鑄不銹鋼：-60～250； S1：散熱型鑄鋼：-60～450；S2散熱型不銹鋼：-60～450；G0高溫型：300～560； D0：低溫型：-60～-100；D1：低溫型-100～-200；D2：低溫型：-200～-250 |
| 13 | ||
| 14 | 表示連接法蘭規格 | “S”表示按照制造廠標準提供；“U”表示按照用戶要求提供 |
| 15 | 是否有防爆要求 | EX表示防爆；NO表示非防爆 |
| 16 | ||
| 17 | 表示可選附件 | P：氣動閥門定位器；E：電/氣閥門定位器；T：電/氣轉換器； S：電磁閥；L：限位開關；R：空氣過濾減壓器； H：手輪；V：保位閥；J：繼動器 |
| 18 | ||
| 19 |
舉例：
150ZXPO64BQ12SEXERH表示閥口徑為150mm的氣動薄膜單座調節閥，標準閥體，公稱壓力6.4MPa，整機作用方式氣關，等百分比流量特性。鑄鋼閥體工作溫度范圍-40～250℃，法蘭連接規格按制造廠標準，要求防爆，附配電/氣閥門定位器、空氣過濾減壓器和操作手輪。
訂貨須知：
一、①ZXP氣動薄膜調節閥產品名稱與型號②ZXP氣動薄膜調節閥口徑③ZXP氣動薄膜調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
