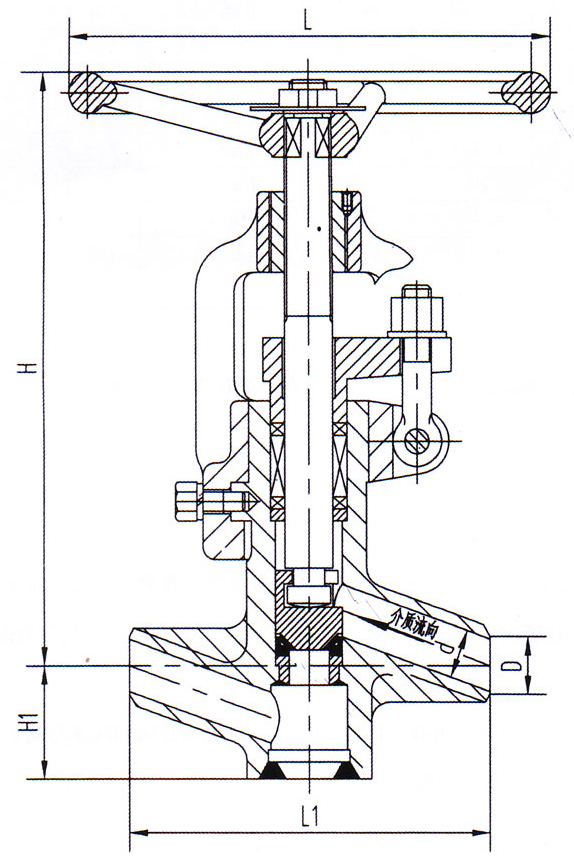

抗沖刷截止閥工作原理和結構說明：

為避免介質高速?zèng)_刷，閥門采用倒流(高進低出)結構，閥門密封副采用先節流并阻斷臟物，再利用節流后的介質使密封面得到自清潔，從而徹底解決了內漏問題，具體原理如下。

抗沖刷截止閥關閉初期，環形密封面開始節流，阻斷較大固體顆粒進到閥瓣和閥座錐形密封處，只有細小顆粒的污物還會進入到閥門錐面密封空間。此時介質的Z大流速發生在閥瓣和閥座環形空間內，從而使閥門錐面密封副避免了高速介質的沖刷。

抗沖刷截止閥節流中斷，是針對進入截止閥密封面上的細小顆粒物而設計的。此時介質通過閥瓣和閥座間的細小空隙產生的高速氣流或水流對密封面起到一個吹掃的作用，從而使污物無法在密封面停留，進而清潔了密封面。

抗沖刷截止閥關閉狀態，從而實現了抗沖刷截止閥的全部功能。

性能特點：

抗沖刷截止閥各項性能指標完全符合JB/T 3595-2002《電站閥門一般要求》和美國ASME相關規范的要求。

產品用途：

抗沖刷截止閥適用于水、汽管道上，作啟閉裝置。其典型應用場合為汽機疏水、給水疏水、加熱器疏水、鍋爐疏水、過熱器疏水、對空排水、水冷壁下聯箱排污和高加疏水。

KJ61Y手動抗沖刷截止閥簡介

免沖刷截止閥主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用免沖刷截止閥。

KJ61Y手動抗沖刷截止閥基本參數：

公稱通徑：DN10-125mm

公稱壓力：PN10-42.0mpa

適用介質：蒸汽、水和腐蝕介質

介質溫度：-50℃～700℃

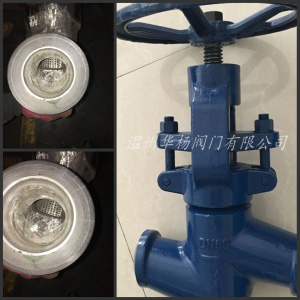

KJ61Y抗沖刷截止閥

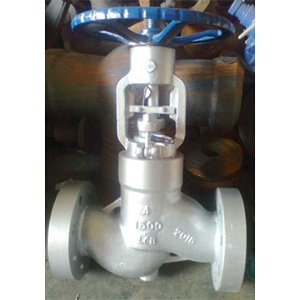

產品名稱：珞鉬鋼截止閥  J41Y-64I
產品型號：KJ61Y
工作壓力：PN16-PN160/150LB-900LB
連接方式：4—法蘭
閥門口徑：3/8”-2”/DN10-DN600
設計制造：GB/T12224;  GB/T12228; GB/T12234
連接端尺寸：JB/T82.1～JB/T82.2～JB/T82.4-94,ASME/ANSI  B16.5(RF/RJ)
主體材料：A105, F5, F11, F22, 304,304L, 316,316L,  LF2
閥門的檢驗與試驗：API598或 JB/T9092-99

訂貨須知：

    一、①KJ61Y抗沖刷截止閥產品名稱與型號②KJ61Y抗沖刷截止閥口徑③KJ61Y抗沖刷截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
