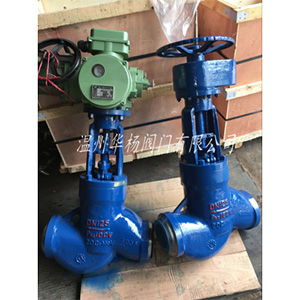

焊接截止閥|焊接閘閥

詳細資料：

1.閥體和閥蓋連接形式：PN10-64采用栓接閥蓋；PN64-320采用自壓密封式閥蓋。
2.閥桿螺母：通常情況下，閥桿螺母材料采用ASTM A439 D2，同時可以根據用戶要求采用銅合金等材料，對于大口徑的截止閥，裝滾動軸承，可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
3.閥桿設計：采用整體鍛造工藝制成，按照標準要求確定Z小直徑。
4.閥蓋墊片形式：PN10-64截止閥采用不銹鋼石墨纏繞墊片；PN100截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；PN160截止閥可采用金屬環墊片，PN320截止閥采用自壓密封金屬環。
5.截止閥結構特點：栓接閥蓋，明桿支架和升降式閥桿金屬封面。
6.上密封座設計：我公司提供的所有截止閥都有倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封面非?？煽?。雖然按照標準API600中有倒密封，但這不作為在帶壓情況下更換填料的依據。
7.填料密封：通常采用成型柔性石墨作為填料材料，可根據用戶需求提供PTFE或者復合填料材料。填料與填料函接觸的表面粗糙度為3.2u m，可以保證閥桿與填料接觸面接合緊密但是旋轉自如，經過精密的機械加工的閥桿密封面粗糙度0.8u m可以保證閥桿可靠的密封。
8.閥座：碳鋼截止閥閥座通常采用鍛鋼材料，閥座密封面可根據客戶需求噴焊硬質合金，NPS≤10″的截止采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供；NPS≤12″截止閥采用焊閥座結構；不銹鋼截止閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求，不銹鋼截止閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。

主要零部件材料

主要性能及使用范圍

主要尺寸及重量

注：DN50為兩種型號。

J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V

J961H、J961Y的設計與制造標準：

1、設計制造：JB/T3595-93
2、壓力溫度：-29～550℃
3、結構長度：E101
4、對焊連接尺寸：GB/T15198.3-95
5、檢驗與實驗：GB/T13927-92

訂貨須知：

    一、①J961Y電動焊接截止閥產品名稱與型號②J961Y電動焊接截止閥口徑       ③J961Y電動焊接截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
